Создание дашборда
Создайте дашборд с тестовой таблицей данных на основе созданной модели данных в предыдущем пункте.
В Дереве документов щелкните правой кнопкой мыши Дашборды и выберите Создать дашборд. Задайте следующее имя Обзор заказов и нажмите Создать.
Задайте настройки компонента.
- Из Дерева документов перетащите модель Заказы на пустое место в рабочей области дашборда. После этого поля модели, которые можно использовать появятся в отдельной папке с соответствующем названием в Дереве документов
Замечание: также создать компонент можно перетащив его из панели инструментов во вкладке Компоненты на пустое место рабочей области дашборда, либо кликнуть по нужному компоненту в Панеле свойств во вкладке Данные в группе Добавить компонент.

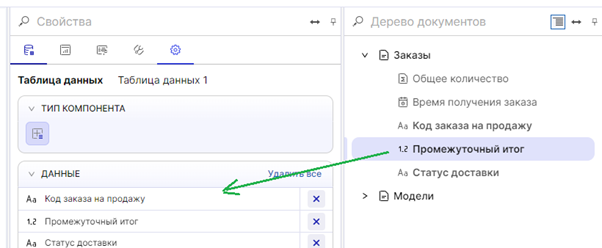

- Из папки Заказы перетащите поля Статус доставки, Сумма и Код заказа на продажу.
- В данной таблице нужен столбец, показывающий количество заказов. Для этого добавьте агрегированное поле Общее количество, которое создано автоматически. Выделите это поле, далее в Панели свойств во вкладке Данные перейдите в группу Основные настройки, функция Заголовок и переименуйте поле в Количество.

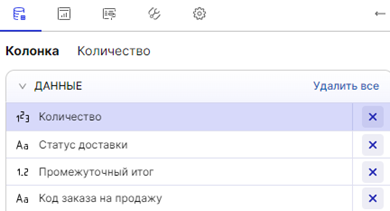

- Измените порядок полей как показано на рисунке ниже, перетаскивая поля.
В Панели свойств во вкладке Данные в группе Данные выделите:

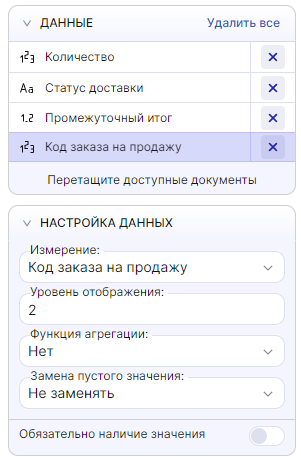

- столбец Код заказа на продажу и в появившейся группе Настройка данных сделайте Уровень отображения равным 2.
- для столбцов Количество, Статус доставки и Промежуточный итог сделайте уровень отображения равным 1.

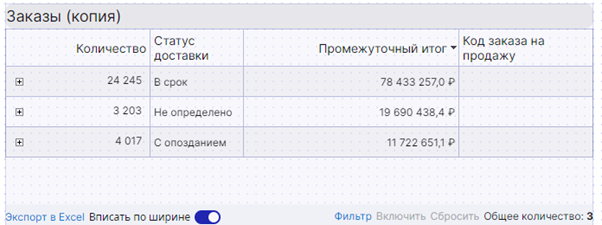

В конце этого урока будет показано количество заказов для каждого статуса доставки и сумма по промежуточным итогам. На втором уровне будут показаны все заказы.
- Настройте агрегацию данных. Для поля Промежуточный итог во вкладке Данные в группе Настройка данных в выпадающем списке Функция агрегации выберите Сумма. Нажмите на выделенное поле в группе Данные, чтобы вернуться к настройкам всего компонента.
- Для этого упражнения необходимо просмотреть все заказы, перечисленные в таблицах, без каких-либо ограничений по времени, так как в исходных данных время заказов может не совпадать с периодом установленном в системе, то для отображения всех данных необходимо задать время по умолчанию.
- Во вкладке Основные настройки в группе Настройка времени нажмите на Время (по умолчанию). В открывшемся окне выберите Период задайте даты с 01.01.1900 00:00 по 01.01.3000 00:00. Нажмите ОК.
- Установите порядок сортировки поля Промежуточный итог. В Панели свойств, во вкладке Основные настройки, в группе Сортировка нажмите на значок плюса, чтобы добавить новое правило сортировки. В пункте Столбец выберите Промежуточный итог. В пункте Направление выберите По убыванию.
- Сохраните дашборд и откройте его с помощью одного из средств просмотра.

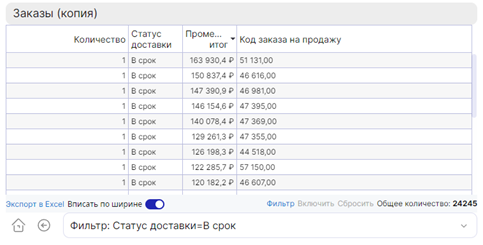

В результате завершения этого упражнения получилась таблица, которая отображает нужные данные из таблиц источника данных и при необходимости группирует их по выбору. Для того, чтобы посмотреть детализацию по заказам, нажмите на значок плюса в колонке Количество в соответствующей строке.
Пример:
