Создание диаграмм

В одном из предыдущих упражнений вы научились создавать таблицы по данным показателей. В этом примере вы увидите, как представить те же данные в виде диаграммы. Диаграммы позволяют графически представить ваши данные. В БИОМ доступно множество типов графиков, которые могут быть преобразованы в некоторые другие типы графиков. В основном диаграммы строятся на основе показателей или моделей.

  1. Создайте новый дашборд и назовите его Диаграммы. Нажмите ОК.

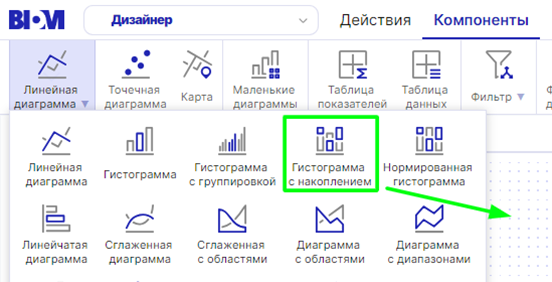

  2. Перетащите компонент Гистограмма с накоплением на рабочую область.

  1. Задайте настройки компонента.

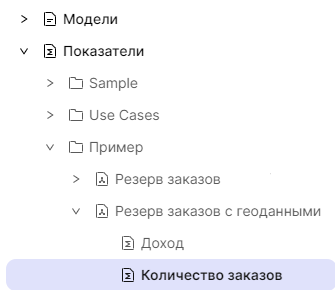

    • Чтобы добавить данные на гистограмму из Дерева документов перетащите значение Количество заказов из показателя Резерв заказов с геоданными.

    • На Панели свойств на вкладке Данные в группе Детализация для параметра Ось Х выберите значение Год и ниже для параметра Детализация выберите Статус доставки.
    • На вкладке Основные настройки раскройте группу Настройка времени. Нажмите на параметр Время (по умолчанию) и в открывшемся окне выберите Период и задайте даты с 01.01.1900 00:00 по 01.01.3000 00:00 и нажмите ОК.

  2. Сохраните дашборд и откройте его через средство просмотра.

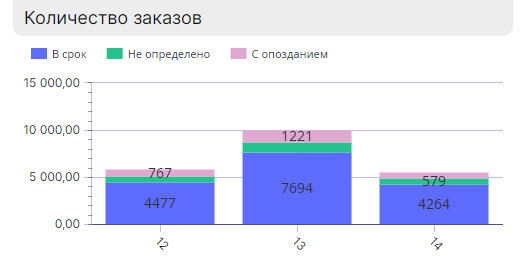

На этой диаграмме вы можете увидеть количество заказов за каждый год в разбиении по статусу доставки.

Создание расширенной диаграммы​

Теперь мы можем модифицировать диаграмму, расширив ее с использованием нескольких показателей с различными настройками. В БИОМ можно отображать графически различные типы данных в одном компоненте.

  1. Скопируйте созданную в предыдущей задаче диаграмму (не дашборд, а компонент): щелкните правой кнопкой мыши по ней и нажмите Копировать. Затем щелкните правой кнопкой мыши по пустому месту в рабочей области и выберите Вставить.

  2. Задайте настройки для этой диаграммы:

    • Чтобы добавить еще данных в компонент из Дерева документов перетащите значение Доход из показателя Резерв заказов с геоданными.
    • На Панели свойств откройте вкладку Настройки отображения. Раскройте группу Ось Y и нажмите на значок плюса рядом с пунктом Добавить.

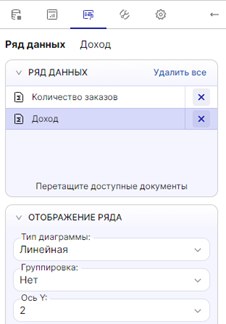

    • Выделите поле Доход, чтобы задать настройки для него. На той же вкладке Панели свойств раскройте группу Отображение ряда. Для параметра Ось Y задайте значение 2. Для параметра Тип диаграммы выберите Линейная. В параметре Группировка задайте значение Нет.

  3. Сохраните дашборд и откройте его через одно из средств просмотра.

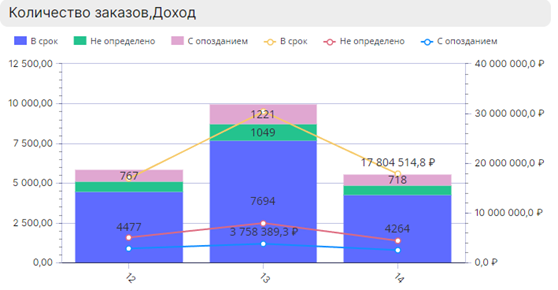

На этой диаграмме значения показателя Количество заказов относительно мало по сравнению со значением показателя Доход и поэтому количество заказов едва читаемо. Чтобы наблюдать за изменениями этого показателя, а не за абсолютными значениями, она была отнесена к другой оси. Выполнив это упражнение, вы можете наблюдать диаграмму, где два показателя представлены графически по-разному и представляют всю необходимую информацию.
